Prosessivirtaus
Teollistetun kierrättävän vesiviljelyjärjestelmän (RAS) rakentaminen sisältää ensisijaisestiVesiviljelytilat, viljelysäiliöt, vedenkäsittelyjärjestelmät ja niihin liittyvät tekniikat.Suunnittelun ja toteutuksen tulisi perustua kattavaan analyysiinPaikalliset ilmasto -olosuhteet, ympäristötekijät ja kohdekappaleet ja biologiset ominaisuudet, noudattaa periaatteitakäytännöllisyys, energiatehokkuus ja korkea suorituskyky. Edistyneitä tekniikoita ja laitteita tulisi käyttää optimaalisen vesiviljelyekosysteemin luomiseksi samalla kun se on yhdenmukainen Kiinan kansallisten olosuhteiden kanssa.
Ras -rakenne on aErikoistunut pienimuotoinen tekniikkaprojektiSisältää useita tieteenaloja, kutenMeritiede, biologia, sähkömekaaninen tekniikka, instrumentit, hydrauliikka, rakentaminen ja vesiviljelytekniikka. Sen kehityksen on luotettavatieteellinen tutkimus, monitieteisen asiantuntemuksen integrointi varmistaaksesi, että järjestelmä on teknologisesti edistynyt, taloudellisesti kannattava ja toiminnallisesti hallittavissa, viime kädessä saavuttaminenkorkean tehokkuus ja ympäristöystävällinen tuotanto.
Toistuvan testauksen ja optimoinnin jälkeen viimeistelty prosessivirta on seuraava:
Viljelysäiliö → Rummusuodatin → Korkean tehokkuussuodatin → Biofilter → Lämpötilan säätelysäiliö → UV-sterilointiyksikkö → Hapetuskammio → Veden laadunvalvontajärjestelmä → Viljelysäiliö(Kuva 9-13).
Vedenkäsittelyjärjestelmän suunnittelun suunnittelutapaus
Seuraava on erityinen tapaustutkimus. Aikaisemmin tutkittujen prosessivirtauksen perusteella järjestelmä on suunniteltu:
- Kalakulttuurialue: 1,000 m²
- WaterDepth:0. 8 m (tehokas veden tilavuus: 800 m³)
- Veden enimmäisliikenteenopeus:400 m³/h (säädettävä virtausnopeus)
- Vesiryhmä: >95%
Kello 1. Korkeusmalli
- Vesihuone:Lattiapinta -ala 368 m², maanpinnan korkeudella ± 0. 00 m.
- Matalan tason öljy- ja pumpun huone:Sijaitsee -1. 8 m korkeus.
- Biofilter:Rakennettu teräsbetonilla, suunniteltu korkeammalle korkeuteen:
- BottomLeVation: +1.5 m
- Topelevation: +3.5 m
- Tehokas veden tilavuus:100 m³ (suhde 10: 1 kalan säiliön tilavuuteen).
Energiansäästöverenkierron suunnittelu:
- Yksivaiheinen nosto:Vettä pumpataan öljypohjasta biofilteriin korkean tehokkuuden suodattimen kautta.
- Painovoimavirta:Vesi virtaa sitten peräkkäin:
- Lämpötilan säätelysäiliö → UV -sterilointiyksikkö → Hapetuskammio → Viljelysäiliöt.
- FlowControl: Säädettävissä pumpun toiminnan ja venttiilin säätelyn avulla.
Edut:Energiatehokas, helppo käyttö ja heikko huolto.
14. Vedenkäsittelyhuoneen asettelu
- Rakenne:Yksikerroksinen amatala kaareva läpikuultava katto,PVC -paneelin katto ja 4 kattoikkunaa.
- Lämpöhyödyt: Tuulenkestävä, kesälämpöeristys ja talven lämmön pidätys (kuva 9-15).
- Mitat: 24,5 m (pituus) × 15. 0 m (leveys), itään päin.
Laitejärjestely (kolme riviä):
①east Side (sähkölaitteet):
Pumproom, hapen generaattorihuone, juurten puhallushuone.
②Middle -rivi (suodatus ja hapetus):
Rumpufilter, korkean tehokkuuden suodatin, proteiinin skimmer, hapetuskammio.
③West Side (hoitoyksiköt):
Ensisijainen/sekundaarinen biofilterit, lämpötilan säätelysäiliö, modulaarinen UV -sterilointiaine.
- Valvontahuone ja työtila: eteläpuoli.
Edut:Järjestäytynyt asennus, toiminnan mukavuus ja virtaviivainen huolto.
3. Hydraulinen virtaussuunnittelu
- Kalasäiliöt:
Pyöreä muotokahdella kaltevalla sisääntuloputkella.
Kartiomainen pohjaKeskiviemärillä.
Kiertovirtaluo säteittäisiä virtauksia itsepuhdistukseen.
- PUMPDRINAGE:
Avoin kanava yhtenäinen virtausluonnollinen ilmastus.
- Biofilterit:
Ensisijainen:Ylätuotanto, alapistoke.
Toissijainen:Pohjatulolaukko, yläpiste.
FlowPattern:Ylös alas komposiittimetri varmistaa yhtenäisen kosketuksen biofilmien kanssa.
- Uvsterilisaattori:
Kanavatyyppinen suunnittelu vuorotellen korkean/matalan sisääntulon pidentämiseen altistumisaikaan.
- Hapetuskammio:
Happea tyydyttynyt vesi toimitetaan kauttasuljetut PVC -putketO₂ -menetyksen estämiseksi.
4. Vedenkäsittelylaitteiden tekniset tiedot

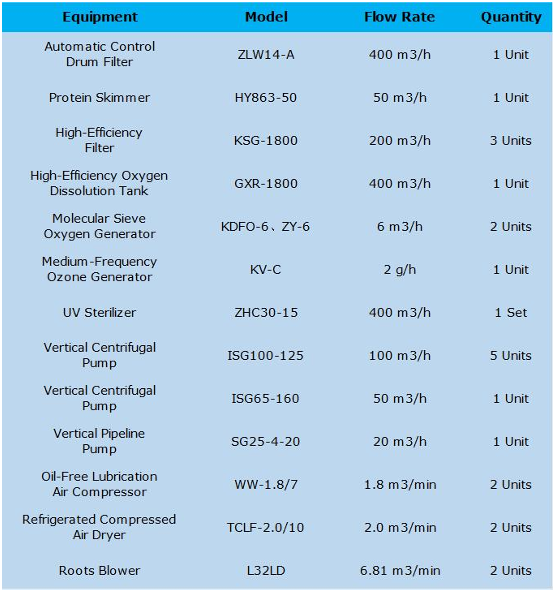

Katso taulukko 9-1 yksityiskohdat malleista, virtausnopeuksista ja määristä.
Taulukko 9-1: Vedenkäsittelylaitteiden luettelo
