Putkiasukkaiden työprosessi ja mekanismi nykyaikaisessa vedenkäsittelyssä

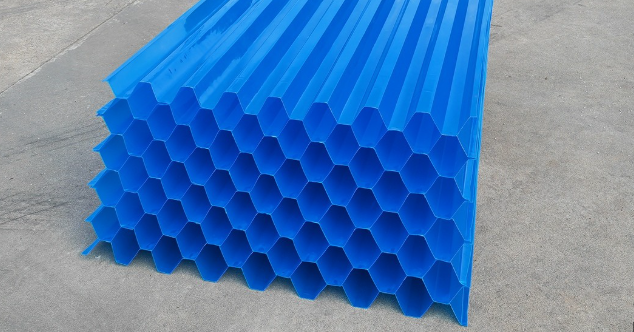

Tube Settler -tekniikan perusperiaatteet

Putken settlerit, jotka tunnetaan myös kaltevina levysettlereinä, edustavatratkaiseva innovaatiosedimentaatioteknologiassa, joka on mullistanut kiinteiden{0}}nesteiden erotusprosessit veden ja jäteveden käsittelyssä. Jätevedenkäsittelyn asiantuntijana, jolla on laaja kokemus kentältä, olen nähnyt omakohtaisesti, kuinka nämä järjestelmät ovat muuttaneet sedimentaatioaltaiden tehokkuus- ja jalanjälkivaatimuksia useissa sovelluksissa. Taustalla oleva tieteellinen periaate juontaa juurensa 1900-luvun alkupuolelle, mutta nykyaikaiset putkenasukkaajat ovat jalostaneet tätä käsitettä saavuttaakseenhuomattava suorituskompaktissa kokoonpanossa.

Putken selkeytinten perustyömekanismi toimii "matalan syvyysteorian" pohjalta, joka osoittaa, että laskeutumistehokkuus paranee merkittävästi laskeutumisetäisyyttä pienennettäessä. Perinteiset sedimentaatioaltaat edellyttävät hiukkasten laskeutumista useiden jalkojen syvyyteen, kun taas putkiselvittäjät saavuttavat saman erotuksen vain muutaman tuuman laskeutumisetäisyyksillä. Tämä asettumisetäisyyden pieneneminen tarkoittaa suoraandramaattisesti lyhentyneet säilytysajatjahuomattavasti pienemmät jalanjälkivaatimukset. Putken laskeutusmoduulien geometria luo tämän optimoidun ympäristön tarjoamalla lukuisia kaltevia kanavia, jotka jakavat sedimentaatioprosessin tehokkaasti tuhansiin rinnakkaisiin mikro{1}}laskutusvyöhykkeisiin.

Näiden kaltevien putkien hydrauliset ominaisuudet luovat ainutlaatuiset virtausolosuhteet, joissa laminaarivirtausta edistetään, mikä mahdollistaa painovoiman erottaa tehokkaasti suspendoituneet kiintoaineet nestevirrasta. Kun vesi virtaa ylöspäin kaltevien kanavien läpi, laskeutuneet kiinteät aineet liukuvat alaspäin putken pintoja pitkin virtaussuuntaan nähden vastavirtaan ja kerääntyvät moduulien alla olevaan lietesuppiloon. Tällä jatkuvalla prosessilla saavutetaanjatkuvasti korkea selkeytystehokkuusjopa sellaisilla virtausnopeuksilla, jotka ylittäisivät saman tilavuuden tavanomaiset sedimentaatioaltaat. Putkenlaskutusjärjestelmien modulaarinen luonne mahdollistaa joustavan toteutuksen sekä uudessa rakentamisessa että olemassa olevien altaiden jälkiasentamisessa kapasiteetin lisäämiseksi fyysistä jalanjälkeä laajentamatta.

Yksityiskohtainen vaiheittainen--putkien asettajien työprosessi

1. Sisääntulon jakelu ja ensisijaisen virtauksen perustaminen

Hoitoprosessi alkaaoikea virtauksen jakautuminenkun laskeutumaton vesi tulee putken laskeutusaltaaseen. Tämä alkuvaihe on kriittinen kokonaistehokkuuden kannalta, koska epätasainen jakautuminen voi aiheuttaa oikosulkuja-ja heikentää asettumiskykyä. Sisääntulon rakenne sisältää tyypillisesti välilevyjä tai rei'itettyjä seiniä tasaisen virtauksen jakautumisen varmistamiseksi putken laskeutusmoduulien koko poikkileikkauksessa. Optimaalisesti suunnitelluissa järjestelmissä tämä jakautuminen tapahtuu kanssaminimaalinen turbulenssiestämään aiemmin laskeutuneiden kiintoaineiden uudelleensuspendoituminen ja ylläpitämään aiempien käsittelyvaiheiden aikana muodostuneen kemiallisen höytäleen stabiilisuutta.

Kun vesi lähestyy putken laskeutusmoduuleja, sen nopeus laskee hieman, jolloin suuremmat flokkihiukkaset voivat aloittaa laskeutumisradansa ennen kuin ne pääsevät kalteviin käytäviin. Tämä raskaampien kiviainesten alustava laskeutus on arvokas tehokkuuden lisäys, joka vähentää kiintoainekuormitusta itse putken selkeyttimiin. Hydraulinen siirtyminen suuremmasta altaan tilavuudesta suljettuun putkijärjestelmään on suunniteltava huolellisesti, jotta estetään suihkuttaminen ja kanavoiminen, jotka voivat vaarantaa suorituskykyä. Nykyaikaiset mallit sisältävät usein siirtymävyöhykkeitä, joissa on asteittain pienemmät aukot, jotka ohjaavat virtauksen tasaisesti putken laskeutusaineisiin ilman, että muodostuu häiritseviä pyörrevirtoja tai kuolleita vyöhykkeitä, joihin kiintoaine saattaa kerääntyä.

2. Laminaarivirtauksen muodostaminen kaltevien putkien sisällä

Kun virtaus tulee yksittäisiin putkikanaviin, asiirtyminen laminaariseen virtaukseentapahtuu, mikä on välttämätöntä tehokkaan hiukkasten erottamisen kannalta. Useat rinnakkaiset putket jakavat kokonaisvirtauksen tehokkaasti lukuisiin pieniin virtoihin, joista jokaisessa on huomattavasti pienempiä Reynolds-lukuja, jotka suosivat laminaarisia olosuhteita turbulenttien sijaan. Tämä hydraulinen ympäristö sallii painovoiman vaikuttaa esteettömästi suspendoituneisiin hiukkasiin, mikä mahdollistaa niiden ennustettavan siirtymisen alaspäin -päin suuntautuvia putken pintoja kohti. Putken erityinen geometria-tyypillisesti kuusikulmainen, suorakaiteen muotoinen tai pyöreä-vaikuttaa virtausominaisuuksiin ja laskeutumistehokkuuteen, ja jokainen profiili tarjoaa selkeitä etuja eri sovelluksissa.

Putkien kalteva asento, yleensä 45-60 astetta vaaka-asennosta, luo optimaalisen tasapainon pystysuoran asettumisetäisyyden ja eteenpäinvirtausnopeuden välille. Tässä kulmassa laskeutuneet hiukkaset alkavat välittömästi liukua alaspäin putken pintaa pitkin painovoiman vaikutuksesta, kun taas ylöspäin suuntautuva vesivirtaus jatkaa kirkastetun nesteen kuljettamista kohti ulostuloa. Tämä laskurin-virtaliike edustaatoimintaperiaatemikä tekee putken asettelijoista niin tehokkaita. Lukuisten putkien tarjoama pinta-ala luo valtavan tehokkaan laskeutumisalueen kompaktissa fyysisessä tilassa, ja tyypilliset asennukset tarjoavat 5-10 kertaa laskeutumiskapasiteetin tavanomaisiin altaisiin, joiden jalanjälki on vastaava.

3. Hiukkasten laskeutumis- ja pinnan liukumekanismi

Kun vesi virtaa edelleen ylöspäin kaltevien kanavien kautta, suspendoituneet hiukkaset kokevatjatkuva painovoimalaskeumakohti alaspäin{0}}päin olevia putken pintoja. Lyhennetty laskeutumisetäisyys- on yhtä suuri kuin pystysuora korkeus putken ylä- ja alapinnan välillä- sallii jopa hitaasti-laskeutuvien hiukkasten saavuttaa pinnan lyhyen viipymäajan sisällä putkien sisällä. Kun hiukkaset joutuvat kosketuksiin putken pinnan kanssa, ne sulautuvat yhteen muiden laskeutuneiden kiintoaineiden kanssa ja alkavat liukua alaspäin kasvavana lietekalvona. Tämä liukuliike johtuu putken pinnan suuntaisesti toimivasta painovoimakomponentista, joka voittaa minimaaliset kitka- ja adheesiovoimat.

Lietteen kerääntyminen putken pinnoille näkyypseudo{0}}muoviset virtausominaisuudet, jolloin nopeusprofiili vaihtelee lietekerroksen poikki. Virtaavan veden ja liikkuvan lietteen välinen rajapinta muodostaa dynaamisen rajakerroksen, jossa ylimääräistä hiukkasten talteenotto tapahtuu törmäyksen ja adheesion kautta. Säännöllisiin huoltojaksoihin kuuluu se, että lietteen annetaan kerääntyä optimaaliseen paksuuteen ennen huuhtelujaksoa, koska tämä kertynyt kerros itse asiassa parantaa laskeutumistehokkuutta tarjoamalla ylimääräistä pintaa hiukkasten sieppausta varten. Liiallinen kerääntyminen on kuitenkin estettävä, koska se voi lopulta rajoittaa virtausta ja heikentää yleistä tehokkuutta, mikä korostaa oikean lietteenpoistojärjestelmän suunnittelun tärkeyttä.

4. Kirkastetun veden keräys ja ulostulon hallinta

Kaltevien putkien sisällä tapahtuneen erotusprosessin jälkeentulee kirkastettua vettäputken laskeutusaineiden huipulta merkittävästi alentuneilla suspendoituneiden kiintoainepitoisuuksien kanssa. Tämä selkeytetty virtaus kerätään poistovesialtaisiin tai pesureihin, jotka on sijoitettu putken laskeutusmoduulien yläpuolelle. Näiden keräysjärjestelmien suunnittelun on varmistettava tasainen poisto koko laskeutuspinnalla, jotta estetään paikalliset suuren nopeuden vyöhykkeet, jotka voisivat vetää laskeutumatonta vettä jäteveteen. Padon kuormitusnopeus-yleensä pidetään alle 10 m³/h padon pituusmetriä kohti-varmistavat rauhalliset pintaolosuhteet, jotka eivät häiritse alla tapahtuvaa laskeutumisprosessia.

Lopullisen jäteveden laatu riippuu suuresti tästä keräysvaiheesta, koska väärä suunnittelu voi aiheuttaa uudelleen turbulenssia, joka suspendoi hienoja hiukkasia uudelleen lähellä veden pintaa. Nykyaikaisissa asennuksissa jätevesipesureissa on usein ohjauslevyjä tai vaahtolevyjä estämään kelluvien kiintoaineiden pääsy kirkastettuun vesivirtaan. Lisäksi siirtymisen putkenlaskutusmoduuleista keräysastioihin tulee olla hydraulisesti sujuvaa, jotta estetään pyörteiden muodostuminen, joka voisi vetää laskeutuneita kiintoaineita ylöspäin. Juomavettä käsittelevissä järjestelmissä tämä kirkastettu vesi siirtyy tyypillisesti suodatusprosesseihin, kun taas teollisissa sovelluksissa se voi siirtyä suoraan desinfiointiin tai poistoon.

5. Lietteen kerääntymis- ja poistosykli

Putkenlaskutusmoduulien alla onlaskeutunut liete kerääntyysedimentaatioaltaan suppilon-pohjaosissa. Näiden lietesuppiloiden geometria on suunniteltu edistämään tiivistymistä ja minimoimalla pinta-ala, joka on alttiina ylöspäin suuntautuvalle virtaukselle, joka saattaa uudelleensuspendoida kertyneet kiintoaineet. Putkikanavien alapäistä tuleva liukuva liete kerääntyy näille vyöhykkeille ja vähitellen keskittyy tiivistymisen myötä kevyempien nestefraktioiden siirtyessä ylöspäin. Tämä luonnollinen sakeutusprosessi vähentää käsittelyä vaativaa määrää myöhemmissä lietteenkäsittelylaitteissa.

Kerääntyneen lietteen poisto tapahtuu läpisäännöllinen uuttolietteenkeräysputkiin kytkettyjen automaattisten venttiilien kautta. Näiden lietteenpoistojaksojen taajuus ja kesto ovat kriittisiä toimintaparametreja, jotka on optimoitava jokaista sovelluskohtaa varten. Liian tiheä lietteenpoisto tuhlaa vettä ja energiaa, kun taas riittämätön taajuus saa lietteen tasot nousemaan liian korkeaksi, mikä saattaa häiritä putken laskeutuslaitteen toimintaa. Nykyaikaiset ohjausjärjestelmät käyttävät usein lietteenpoistojakson aloittamiseen lietteen tasoilmaisimia tai virtausmäärään perustuvia ajastimia. Joissakin edistyneissä asennuksissa laskeutunutta lietettä poistetaan jatkuvasti kontrolloidulla nopeudella, joka vastaa kiintoainekuormitusta, mikä ylläpitää tasaisen lietepeiton tason, joka on optimaalinen erottelutehokkuuden kannalta.

Taulukko: Tube Settlerin suorituskykyominaisuudet eri sovelluksissa

Suunnittelua koskevia näkökohtia optimaaliseen putkenlaskulaitteen suorituskykyyn

Hydraulisen kuormituksen parametrit

Thepintakuormitusasteedustaa kriittisintä suunnitteluparametria putken laskeutusjärjestelmille, ilmaistuna virtauksena projisoidun pinta-alan yksikköä kohti (tyypillisesti m³/m²·h). Tämä parametri määrittää ylöspäin suuntautuvan virtausnopeuden laskeutusaineiden läpi, ja se on tasapainotettava huolellisesti flokkuloituneiden hiukkasten laskeutumisominaisuuksia vastaan. Liian korkeat latausnopeudet aiheuttavat laskeutuneiden kiinteiden aineiden hankaamista ja kulkeutumista, kun taas liian konservatiiviset nopeudet alikäyttöävät järjestelmän kapasiteetin. Useimmissa sovelluksissa optimaaliset kuormitusnopeudet ovat 1,5-3,5 m³/m²·h, vaikka tietyt sovellukset voivat toimia tämän alueen ulkopuolella veden lämpötilan, hiukkasten ominaisuuksien ja kemiallisen esikäsittelyn perusteella.

Hydraulisen kuormituksen ja laskeutumistehokkuuden välinen suhde noudattaa yleisesti ennustettavaa kaavaa, ja tehokkuus laskee asteittain kuormituksen kasvaessa, kunnes saavutetaan kriittinen kynnys, jossa suorituskyky laskee jyrkästi. Tämäperformance cliff -ilmiöedellyttää riittävien suunnittelumarginaalien säilyttämistä virtauksen vaihteluiden huomioon ottamiseksi ilman, että tämä toimintaraja ylitetään. Lisäksi huipun ja keskimääräisen virtauksen suhde vaikuttaa merkittävästi suunnittelupäätöksiin, sillä järjestelmissä, joissa on suurta vaihtelua, käytetään usein virtaustasaamista tai useita käsittelysarjoja suorituskyvyn ylläpitämiseksi koko toiminta-alueella. Putken pituuden -/-välisuhde vaikuttaa myös suurimpaan sallittuun kuormitusnopeuteen, sillä pidemmät virtausreitit mahdollistavat yleensä suuremman kuormituksen ja säilyttävät erotuksen tehokkuuden.

Putken geometrian ja kokoonpanon tekniset tiedot

Thefyysiset mitatyksittäisistä putkikanavista vaikuttavat merkittävästi sekä hydrauliseen suorituskykyyn että kiintoaineiden käsittelyominaisuuksiin. Putken halkaisija tai etäisyys vaihtelee tyypillisesti välillä 25-100 mm, ja pienemmät halkaisijat tarjoavat suuremman pinta-alan, mutta lisäävät tukkeutumisalttiutta. Putkien pituus on yleensä 1,0 - 2,0 metriä, mikä tasapainottaa riittävän viipymisajan tarpeen ja rakenteellisia tukia ja ylläpitoa koskevia käytännön näkökohtia. Putkien erityinen muoto -olipa kuusikulmainen, suorakaiteen muotoinen tai pyöreä-vaikuttaa sekä hydrauliseen tehokkuuteen että moduulikokoonpanojen rakenteelliseen vakauteen.

Sedimentaatioaltaan sisällä olevien putken selkeyttimien modulaarisen kokoonpanon on otettava huomioon useita käytännön näkökohtia, mukaan lukienpääsy huoltoon, rakenteellinen eheys, jahydraulinen jakelu. Moduulit on tyypillisesti rakennettu hallittaviin osiin, jotka voidaan irrottaa yksitellen tarkastusta tai puhdistusta varten ilman, että koko järjestelmä viedään offline-tilaan. Tukirakenteen tulee kestää käytön aikaisten hydraulisten voimien lisäksi myös kertynyt lietteen paino ja satunnaiset mekaaniset puhdistustoimenpiteet. Nykyaikaisia ​​putkenlaskutusmateriaaleja ovat erilaiset sileiden pintojensa perusteella valitut muovit (PVC, PP, CPVC), jotka edistävät lietteen liukumista, kemikaalien kestävyyttä ja pitkää käyttöikää vedenkäsittelyympäristöissä.

Tube Settler -järjestelmien toiminnalliset edut

Toteutus putkisettlerit toimittaauseita toiminnallisia etujajotka selittävät niiden laajan käyttöönoton erilaisissa vedenkäsittelysovelluksissa:

Jalanjäljen vähentäminen: Putken selkeyttimien merkittävin etu on niiden kyky vähentää sedimentaatioon tarvittavaa fyysistä tilaa 70-90 % verrattuna perinteisiin altaisiin. Tämä kompakti jalanjälki mahdollistaa puhdistuslaitosten laajentamisen tiukoissa työmaarajoituksissa ja vähentää uusien tilojen rakennuskustannuksia. Tilatehokkuuden ansiosta edistynyt selkeytys on mahdollista sovelluksissa, joissa tavanomainen sedimentointi olisi epäkäytännöllistä tilan rajoitusten vuoksi.

Parannettu prosessin vakaus: Putkiasukkaat osoittavaterinomainen suorituskyvyn johdonmukaisuusvirtauksen vaihteluiden ja tuloveden laadun muutosten aikana. Useat rinnakkaiset kanavat luovat luontaisen redundanssin, jolloin suorituskyvyn heikkeneminen tapahtuu vähitellen eikä katastrofaalisesti, kun suunnittelurajoja lähestytään. Tämä kestävyys häiriintyneitä olosuhteita vastaan ​​tekee putken selkeyttimistä erityisen arvokkaita sovelluksissa, joissa virtausnopeudet tai kiintoainekuormitukset vaihtelevat, kuten teollisissa erätoiminnoissa tai kunnallisissa järjestelmissä, joissa hulevesi tunkeutuu.

Vähentynyt kemikaalien kulutus: Putken selkeyttimien saavuttama erittäin tehokas kiintoaineiden erotus mahdollistaa useinvähentynyt koagulanttien kysyntäverrattuna tavanomaiseen sedimentaatioon. Parannettu hiukkasten talteenottotehokkuus mahdollistaa kemiallisen esikäsittelyn optimoinnin, ja monet laitokset raportoivat 10–30 %:n vähennyksestä koagulantin kulutuksessa samalla kun jäteveden laatu säilyy tai paranee. Tämä kemiallinen vähennys merkitsee merkittäviä käyttökustannussäästöjä ja lietteen tuotannon vähenemistä.

Jälkiasennuksen joustavuus: Putken selkeyttimien modulaarinen luonne mahdollistaa yksinkertaisenolemassa olevien altaiden jälkiasennuslisätäksesi kapasiteettia tai parantaaksesi suorituskykyä. Monet puhdistamot ovat onnistuneesti päivittäneet tavanomaisia ​​sedimentaatioaltaita putkiselkeyttimillä vastatakseen lisääntyneisiin virtauksiin tai tiukempiin jätevesivaatimuksiin ilman, että niiden fyysinen jalanjälki kasvaa. Tämä jälkiasennustapa lisää tyypillisesti 50-150 % kapasiteettia ja parantaa usein samalla jäteveden laatua.

Vertaileva suorituskykyanalyysi

Vaihtoehtoisiin sedimentointitekniikoihin verrattuna putken laskeuttajat osoittavat johdonmukaisestikilpailuetujatietyissä sovelluksissa. Verrattuna perinteisiin suorakaiteen muotoisiin altaisiin, putken selkeyttimet vaativat huomattavasti vähemmän tilaa ja tarjoavat tasaisemman suorituskyvyn, vaikka niillä saattaa olla korkeammat laitteistokustannukset. Levyjen selkeyttimiä vastaan ​​putken selkeyttimet tarjoavat yleensä erinomaisen vastustuskyvyn likaantumista vastaan ​​ja helpommin huoltoon pääsyn, vaikka levyjärjestelmät saavuttavat joskus hieman korkeamman teoreettisen laskeutumistehokkuuden ihanteellisissa olosuhteissa. Valinta tekniikoiden välillä riippuu viime kädessä sivuston -spesifisistä tekijöistä, kuten käytettävissä olevasta tilasta, virtauksen ominaisuuksista, operaattorin asiantuntemuksesta ja elinkaarikustannuksista.

Putkien selkeytinten suorituskykyä on arvioitava kokonaisvaltaisesti ottaen huomioon pääomainvestoinnin lisäksi myös pitkän aikavälin käyttökustannukset ja luotettavuus. Useimmissa tapauksissa,elinkaarikustannusetu-suosii voimakkaasti putkisettiä niiden vähäisten huoltotarpeiden, pienemmän kemikaalien kulutuksen ja energiatehokkuuden vuoksi. Putken selkeyttimien mekaaninen yksinkertaisuus-ilman liikkuvia osia- merkitsee suurta luotettavuutta ja vähäistä toiminnallista huomiota verrattuna monimutkaisempiin mekaanisiin selkeytysjärjestelmiin. Tämä yksinkertaisuus tekee niistä erityisen sopivia tiloihin, joissa on rajoitetusti teknistä henkilökuntaa tai etäasennuksiin, joissa kehittynyt huolto ei ehkä ole saatavilla.

Tube Settler -tekniikan tuleva kehitys

Putkenlaskutustekniikan jatkuva kehitys keskittyymateriaaliinnovaatioita, suunnittelun optimointi, jaintegrointi täydentäviin prosesseihin. Kehittyneet polymeerikoostumukset, joissa on parannettu UV-kestävyys, parannettu pinnan sileys ja suurempi rakenteellinen lujuus, pidentävät edelleen käyttöikää ja parantavat suorituskykyä. Laskennallinen nestedynamiikan (CFD) mallinnus mahdollistaa putken geometrian ja järjestelyn entistä tarkemman optimoinnin tehokkuuden maksimoimiseksi ja samalla minimoimalla painehäviön ja likaantumispotentiaalin.

Putken selkeytinten integrointi muihin käsittelyprosesseihin on toinen raja, jossa yhdistetyt järjestelmät saavutetaansynergistisiä suorituskyvyn parannuksia. Esimerkkejä ovat järjestelmät, joissa yhdistetään putken laskeutuslaitteet liuenneen ilman vaahdotukseen vaikeasti--laskeutuvien hiukkasten saamiseksi, tai laitteistot, joissa putken laskeutuslaitteet yhdistetään biologisiin käsittelyprosesseihin tehostamaan ravinteiden poistoa. Kun vedenkäsittelyvaatimukset tiukeutuvat ja veden niukkuus painottaa entistä enemmän uudelleenkäyttöä, putkien asettajien rooli kehittyneissä puhdistusjunissa kasvaa edelleen ja vahvistaa heidän asemaansa nykyaikaisen vedenkäsittelyinfrastruktuurin perustavanlaatuisena osana.
